透传DTU系列

NB -IoT

发布时间:2017-06-09 13:36人气:

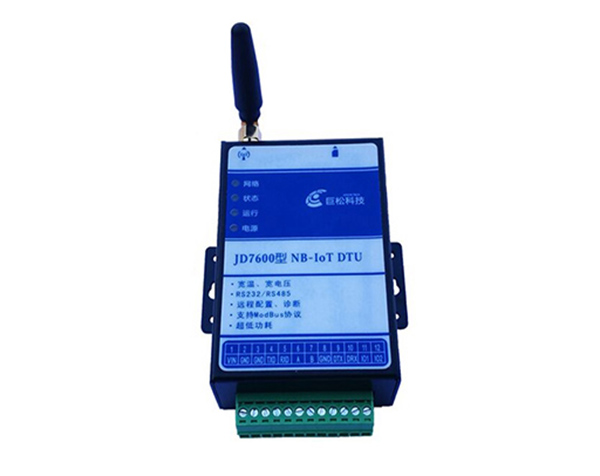

NB-IoT DTU
    NB-IoT DTU是一款基于移动2.5G/3G/4G网络平台,内嵌工业级无线模块的远程通讯设备。产品特别针对工业现场的复杂环境而设计,通过 RS232或 RS485接口,只需简单配置工作参数,就能实现端到端的可靠数据透明通讯,具有高稳定性、高可靠性,高性价比。考虑到DTU在各应用行业对通讯的特殊要求,软件上,NB-IoT DTU也可以不采用一般的透明传输方式,而采用定制的规约的传输方式;硬件上,可按照客户的实际机械尺寸等要求来定制DTU产品。
一、 功能
Ø 超低功耗,严格遵照工业级设计,满足复杂工控环境需求;
Ø 采用高性能超低功耗工业级NB-IoT模块;
Ø 超强的NB-IoT网络覆盖,支持大容量用户接入;
Ø 宽电源输入:DC5V~35V,同时支持单节3.6V电池供电;
Ø 内嵌标准的UDP/COAP协议栈,支持透明数据传输;
Ø 采用完备的数据传输机制,保证数据传输完整性;
Ø RS232/RS485接口,内置15KV ESD保护;
Ø 下行规约支持MODBUS协议,可定制行业通讯规约;
Ø 超低功耗,99%时间处于深度睡眠下,功耗只有25mW;
Ø 如每天发送一次200Byte报文,单节AA电池可待机10年;
Ø 支持定时、数据触发、事件触发等上下线模式。
二、 规格参数
1、 无线参数

标准频段 理论带宽 发射功率 接收灵敏
B5:850MHz; B8:900MHz; B20:800MHz 100bps100Kbps <23dBm -129dBm
2、 设备接口
接口 描述
电源接口 接线端子,内置电源反向保护、过流保护,可用单节3.6V干电池供电
通讯接口 一路或多路RS232/RS485,内置15KV ESD保护,波特率、数据位、校验位可配置
默认通讯口参数:9600-8-N-1
可选TTL电平接口
天线接口 标准SMA阴头天线接口,特性阻抗50欧
SIM卡口 标准的用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
指示灯 具有电源、通信及工作状态指示灯
I/O口 一路或多路I/O,用于外部设备的状态监测或控制
3、 工作参数
接口 描述
工作电源 输入电源:DC 535V
标准电源:DC 12V/1000mA
通信电流:<82mA@12V
待机电流:<3mA@12V
休眠电流:<5uA@12V
工作温度 工作温度:-30ºC+75ºC
储存温度:-40ºC
+85ºC
相对湿度:<95%(无凝结)
外壳参数 金属外壳,保护等级IP30,外壳和系统安全隔离
外形尺寸:91*58.5*22mm (不包括天线和安装件)
质量:135g

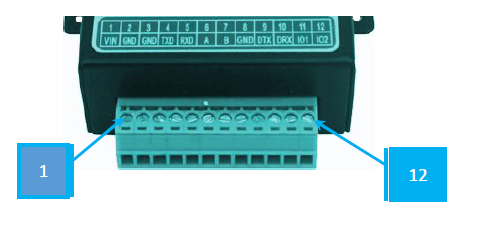

三、口定义

端口序号 端口名称 端口方向 详细说明
1 VCC 电源正 DC电压5V-36V,防反接
2 GND 电源地 电源地
3 GND 电源地 电源地
4 TXD 输出 主通讯口,RS232发送
5 RXD 输入 主通讯口,RS232接收
6 A 输入/输出 RS485的A端
7 B 输入/输出 RS485的B端
8 GND 电源地 电源地
9 DTX 输出 调试/配置口,RS232发送
10 DRX 输入 调试/配置口,RS232接收
11 IO1 输入/输出 扩展IO口
12 IO2 输入/输出 扩展IO口
备注:
1)、端子45RS232通信主串口, 波特率可设,默认为9600-8-N-1
2)、端子910为设置/调试串口,波特率固定为9600-8-N-1
3)、若需多路RS232/RS485口,则在订货时说明;
4)、若需IO口,则在订货时说明

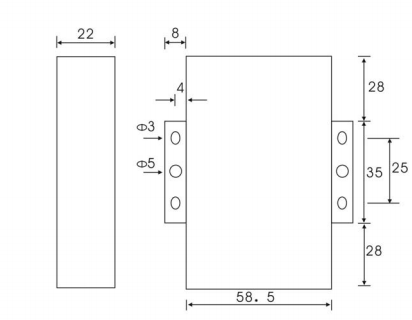

、安装尺寸

五、 应用行业
     智能停车、共享单车、智慧路灯、地下管网、环境、林业、水文水利、燃气表、水表等。
六、 NB-IoT产品系列

序号 NB-IoT DTU型号 网络制式 产品图片
1 JD7600T,标准 电信NB
2 JD7600M,标准 移动NB
3 JD7600TE,嵌入式 电信NB
4 JD7600ME,嵌入式 移动NB
