透传DTU

作者:admin 时间:2018-06-13 13:52
透传DTU
       透传DTU是一款基于移动2.5G/3G/4G网络平台,内嵌工业级无线模组的远程通讯设备。产品特别针对工业现场的复杂环境而设计,通过 RS232或 RS485接口,只需简单配置工作参数,就能实现M2M的可靠数据透明通讯,具有高稳定性、高可靠性,高性价比。考虑到DTU在各应用行业对通讯的特殊要求,软件上,透传DTU也可以不采用一般的透明传输方式,而采用定制的规约的传输方式;硬件上,可按照客户的实际机械尺寸等要求来定制DTU产品。
一、 功能
Ø 精选工业级器件,严格按工业级产品设计,满足恶劣应用环境需求;
Ø 支持内嵌PPP、TCP/IP、UDP/IP标准协议;
Ø 内嵌特有的DDP、TDP协议;
Ø 支持动态IP地址数据中心DNS域名寻址;
Ø 支持固定IP地址数据中心;
Ø 支持客户端/服务器功能;
Ø 支持短信发送/转发、透传功能;
Ø 支持点对点、点对多点、中心对多点等数据传输,传输时延小;
Ø 采用完备的防掉线机制;
Ø 支持永远在线及多种触发上线模式;
Ø 支持数据和短信通信互为备份、自由切换;
Ø 可支持MODBUS协议,可定制行业通讯规约,满足客户个性化需求;
Ø 支持数据中心服务器远程参数配置、维护;
Ø 支持应用软件的远程升级,方便满足功能需求的变化。
二、 规格参数
1、无线参数

标准频段 理论带宽 发射功率 接收灵敏
2.5G GPRS DTU
GSM850/EGSM900/GSM1800 /GSM1900
支持 GSM phase 2/2+
支持 GPRS class 10,
可选class 12
85.6Kbps GSM850/900:
<33dBm
GSM1800/1900:
<30dBm
<-107dBm
2G CDMA DTU
支持 CDMA2000 1xRTT 800MHz 153.6Kbps <30dBm   <-104dBm
3G WCDMA DTU
支持UMTS/WCDMA/HSDPA/HSUPA 850/1900/2100MHz 三频
可选850/900/1900/2100MHz 四频
支持 GSM850/900/1800/1900MHz 四频
支持 GPRS/EDGE CLASS 12
HSUPA:5.76Mbps(UL)
HSDPA:7.2Mbps(DL)
UMTS:384Kbps(DL/UL)
<24dBm <-109dBm
3G EVDO DTU
支持 CDMA2000 800MHz 单频,
支持 CDMA2000 1xRTT 无线网络
3.1Mbps(DL)
1.8Mbps(UL)
<23dBm <-104dBm
4G LTE DTU
FDD LTE: B1/B3/B5/B7/B8/B20
UMTS: B1/B5/B8
GSM: 850/900/1800/1900MHz
FDD LTE: B1/B3/B8
TDD LTE: B38/B39/B40/B41
TDSCDMA: B34/B39
UMTS: B1/B8
GSM: 900/1800MHz
LTE-FDD 100Mbps(DL) 50Mbps(UL)
LTE-TDD 61Mbps(DL)
18Mbps(UL)
DC-HSPA+ 42Mbps(DL) 5.76Mbps(UL)
UMTS  384Kbps(DL/UL)
TD-SCDMA 4.2Mbps(DL) 2.2Mbps(UL)
EDGE 236.8Kbps(DL/UL)
GPRS  85.6Kbps(DL/UL)

<23dBm@LTE FDD
<23dBm@LTE TDD
<24dBm@TD-SCDMA
<24dBm@UMTS
<27dBm@EDGE
<33dBm@GSM


LTE B1:-97dBm      LTE B3:-96dBm
LTE B5: -99dBm
LTE B7: -97dBm
LTE B8: -98dBm
LTE B20: -96dBm
UMTS B1: -110dBm
UMTS B5: -112dBm
UMTS B8: -111dBm
GSM 850: -111dBm
GSM 900: -110dBm
GSM 1800: -109dBm
GSM 1900: -109dBm
2、设备接口
接口 描述
电源接口 接线端子,内置电源反向保护、过流保护,可用太阳能板+蓄电池供电
通讯接口 一路或多路RS232/RS485,内置15KV ESD保护,波特率、数据位、校验位可配置
默认通讯口参数:9600-8-N-1
可选TTL电平接口
天线接口 标准SMA阴头天线接口,特性阻抗50欧
SIM卡口 标准的用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
指示灯 具有电源、通信及工作状态指示灯
I/O口 一路或多路I/O,用于外部设备的状态监测或控制
3、工作参数
接口 描述
工作电源 输入电源:DC 5~35V
标准电源:DC 12V/1000mA
通信电流:<150mA@12V
待机电流:<10mA@12V
工作温度 工作温度:-25ºC ~+75ºC
极限工作温度:-30ºC~-25ºC,75ºC ~+85ºC
储存温度:-40ºC ~+85ºC
相对湿度:<95%(无凝结)
外壳尺寸 金属外壳,保护等级IP30,外壳和系统安全隔离
外形尺寸:91*58.5*22mm (不包括天线和安装件)
质量:135g

三、口定义


端口序号 端口名称 端口方向 详细说明
1 VCC 电源正 DC电压5V-36V,防反接
2 GND 电源地 电源地
3 GND 电源地 电源地
4 TXD 输出 主通讯口,RS232发送
5 RXD 输入 主通讯口,RS232接收
6 A 输入/输出 RS485的A端
7 B 输入/输出 RS485的B端
8 GND 电源地 电源地
9 DTX 输出 调试/配置口,RS232发送
10 DRX 输入 调试/配置口,RS232接收
11 IO1 输入/输出 扩展IO口
12 IO2 输入/输出 扩展IO口

备注:
1)、端子45RS232通信主串口, 波特率可设,默认为9600-8-N-1
2)、端子910为设置/调试串口,波特率固定为9600-8-N-1
3)、若需多路RS232/RS485口,则在订货时说明;
4)、若需IO口,则在订货时说明

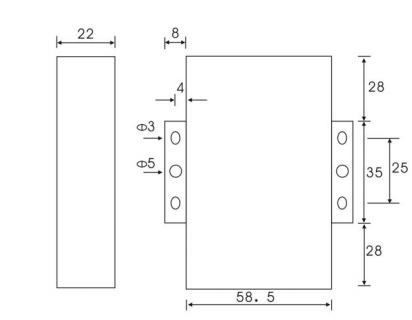

、安装尺寸

五、应用行业
电力行业,水文水利,智慧农业,环保气象,智慧交通,自动售货机,工控PLC等。
DTU产品系列选型

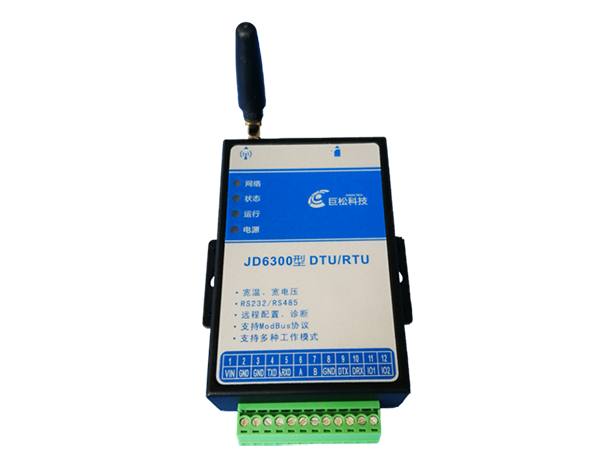

序号 DTU型号 网络制式 产品图片
1 JD6300Q 全网通
2 JD6300M 移动4G
3 JD6300U 联通4G
4 JD6300T 电信4G
5 JD6300G GPRS
6 JD6300C CDMA
7 JD6300W 联通3G
8 JD6300T 电信3G
