配网4G路由器
发布时间：2017-06-09 13:37人气：
配网4G路由器
JU3007配网4G路由器是一款采用工业级MIPS处理器，基于4G 通信网络实现路由转发功能的设备。可以根据客户的具体需求，选择相应的4G制式的模块，如TDD-LTE或FDD-LTE。其外形尺寸和电气接口专为配电行业FTU专业定制，同时支持以太网路由功能和DTU功能，可适用于配网FTU中。
一、功能特性
Ø 采用嵌入式实时操作系统，功能强劲稳定；
Ø 支持TDD-LTE或FDD-LTE模块，可支持全网通模块；
Ø 自带WiFi热点功能；
Ø 自带1路LAN以太网口；
Ø 内嵌完整的TCP/IP协议栈，如TCP、UDP、HTTP、FTP等；
Ø 支持网络防火墙，可以实现IP包的过滤转发；
Ø 支持NAT机制的端口映射功能；
Ø 支持DHCP，可以为子网内的主机指定动态IP地址和DNS服务器地址；
Ø 支持DDNS功能，方便指定动态域名；
Ø 自动工作模式，上电即可完成拨号并实现路由转发；
Ø 心跳功能，设备会通过定时心跳保持实时网络连接；
Ø 内部软件狗加外部看门狗，确保系统运行稳定；
Ø 支持1路RS232接口，具有DTU功能，可设置工作在客户端模式或服务器模式；
Ø 支持PPTP VPN客户端与服务器；
Ø 内置Web服务器，方便的Web界面配置；
Ø 支持按需拨号或定时拨号，最大限度节省4G时长资源或数据资源。
二、产品优势
本产品选用工业级元器件、严格按照工业级标准设计及生产，具有如下的特色优势：
Ø 完善的电磁兼容性设计，确保设备可以无差错地工作在环境恶劣的场合；
Ø 多级可靠的网络维持技术，确保设备实时在线；
Ø 完善的DTU功能，设备串口与网口可以同时使用；
Ø DTU数据可以透明传输，无需主站回复确认，设备自行维持DTU实时在线；
Ø DTU的服务器功能支持多个客户端同时连接，尤其适用于需要点对点通讯的场合；
Ø 设备支持串口收发中英文短信，协议可根据客户要求定制。短信自动转换编码，串口即可直接发送或收取中文GBK码；
Ø 基于IPSEC的VPN加密技术，确保客户数据的安全性；
Ø 完善的支持PPTP VPN技术，支持客户端和服务器模式，方便客户通过VPN简易组网。
三、规格参数
1、无线参数
2、 设备接口
3、 工作参数
四、外观图示

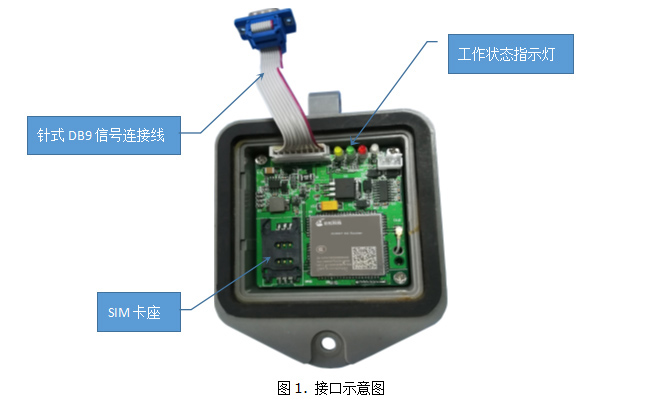

设备接口部分包括一路DB9端子接口（包括供电接口，RJ45网口，DTU串口）、天线接口（可选内置或外置）、SIM卡接口、以及状态指示灯等，见图1所示。
图1. 接口示意图
DB9电气接口定义
配网4G路由器由DB9接口跟外部FTU或设备连接，电气接口定义如下表：
JU3007配网4G路由器是一款采用工业级MIPS处理器，基于4G 通信网络实现路由转发功能的设备。可以根据客户的具体需求，选择相应的4G制式的模块，如TDD-LTE或FDD-LTE。其外形尺寸和电气接口专为配电行业FTU专业定制，同时支持以太网路由功能和DTU功能，可适用于配网FTU中。
一、功能特性
Ø 采用嵌入式实时操作系统，功能强劲稳定；
Ø 支持TDD-LTE或FDD-LTE模块，可支持全网通模块；
Ø 自带WiFi热点功能；
Ø 自带1路LAN以太网口；
Ø 内嵌完整的TCP/IP协议栈，如TCP、UDP、HTTP、FTP等；
Ø 支持网络防火墙，可以实现IP包的过滤转发；
Ø 支持NAT机制的端口映射功能；
Ø 支持DHCP，可以为子网内的主机指定动态IP地址和DNS服务器地址；
Ø 支持DDNS功能，方便指定动态域名；
Ø 自动工作模式，上电即可完成拨号并实现路由转发；
Ø 心跳功能，设备会通过定时心跳保持实时网络连接；
Ø 内部软件狗加外部看门狗，确保系统运行稳定；
Ø 支持1路RS232接口，具有DTU功能，可设置工作在客户端模式或服务器模式；
Ø 支持PPTP VPN客户端与服务器；
Ø 内置Web服务器，方便的Web界面配置；
Ø 支持按需拨号或定时拨号，最大限度节省4G时长资源或数据资源。
二、产品优势
本产品选用工业级元器件、严格按照工业级标准设计及生产，具有如下的特色优势：
Ø 完善的电磁兼容性设计，确保设备可以无差错地工作在环境恶劣的场合；
Ø 多级可靠的网络维持技术，确保设备实时在线；
Ø 完善的DTU功能，设备串口与网口可以同时使用；
Ø DTU数据可以透明传输，无需主站回复确认，设备自行维持DTU实时在线；
Ø DTU的服务器功能支持多个客户端同时连接，尤其适用于需要点对点通讯的场合；
Ø 设备支持串口收发中英文短信，协议可根据客户要求定制。短信自动转换编码，串口即可直接发送或收取中文GBK码；
Ø 基于IPSEC的VPN加密技术，确保客户数据的安全性；
Ø 完善的支持PPTP VPN技术，支持客户端和服务器模式，方便客户通过VPN简易组网。
三、规格参数
1、无线参数
| 标准频段 | 理论带宽 | 发射功率 | 接收灵敏度 |
|
FDD LTE: B1/B3/B5/B7/B8/B20 UMTS: B1/B5/B8 GSM: 850/900/1800/1900MHz FDD LTE: B1/B3/B8 TDD LTE: B38/B39/B40/B41 TDSCDMA: B34/B39 UMTS: B1/B8 GSM: 900/1800MHz |
LTE-FDD 100Mbps(DL) 50Mbps(UL) LTE-TDD 61Mbps(DL) 18Mbps(UL) DC-HSPA+ 42Mbps(DL) 5.76Mbps(UL) UMTS 384Kbps(DL/UL) TD-SCDMA 4.2Mbps(DL) 2.2Mbps(UL) EDGE 236.8Kbps(DL/UL) GPRS 85.6Kbps(DL/UL) |
<23dBm@LTE FDD <23dBm@LTE TDD <24dBm@TD-SCDMA <24dBm@UMTS <27dBm@EDGE <33dBm@GSM |
LTE B1:-97dBm LTE B3:-96dBm LTE B5: -99dBm LTE B7: -97dBm LTE B8: -98dBm LTE B20: -96dBm UMTS B1: -110dBm UMTS B5: -112dBm UMTS B8: -111dBm GSM 850: -111dBm GSM 900: -110dBm GSM 1800: -109dBm GSM 1900: -109dBm |
| 接口 | 描述 |
| 电源接口 | 外部设备供电 |
| RS232接口 |
一路RS232，内置15KV ESD保护，波特率、数据位、校验位可配置 默认通讯口参数：9600-8-N-1 可选TTL电平接口 |
| 天线接口 | 1个4G天线接口 |
| RJ45口 | 1个LAN口 |
| SIM卡口 | 标准的用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 |
| 指示灯 | 具有电源、通信及工作状态指示灯 |
| 接口 | 描述 |
| 工作电源 |
输入电源：DC 5～35V 标准电源：DC 12V/2000mA 通信电流：<180mA@12V 待机电流：<30mA@12V |
| 工作温度 |
工作温度：-30ºC～+75ºC 储存温度：-40ºC～+85ºC 相对湿度：<95%(无凝结) 大气压强：86kPa～106kPa |
| 外壳尺寸 |
配网FTU罩式外壳 外形尺寸：65×65×21 质量：72g |
设备接口部分包括一路DB9端子接口（包括供电接口，RJ45网口，DTU串口）、天线接口（可选内置或外置）、SIM卡接口、以及状态指示灯等，见图1所示。

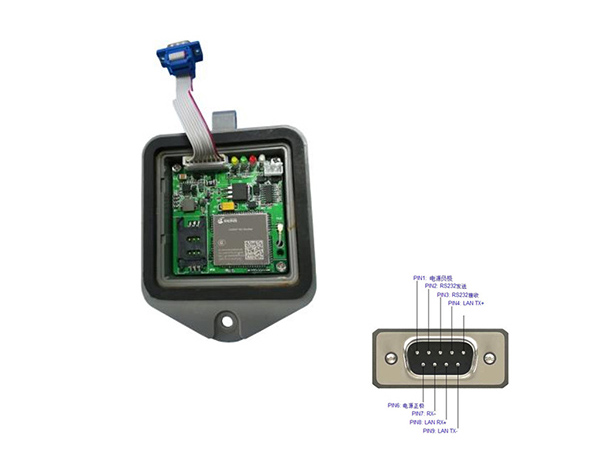

DB9电气接口定义
配网4G路由器由DB9接口跟外部FTU或设备连接，电气接口定义如下表：
| DB9端子（9针） | 电气定义 | 说明 |
| 1 | PWR- | 电源负极 |
| 2 | TXD | RS232串口发送 |
| 3 | RXD | RS232串口接收 |
| 4 | LAN-TX+ | 以太网发送+ |
| 5 | GND | 接地 |
| 6 | PWR+ | 电源正极 |
| 7 | LAN-RX- | 以太网接收- |
| 8 | LAN-RX+ | 以太网接收+ |
| 9 | LAN-TX- | 以太网发送- |
