GPS北斗系列

车载信息终端

作者:admin 时间:2018-06-19 09:39

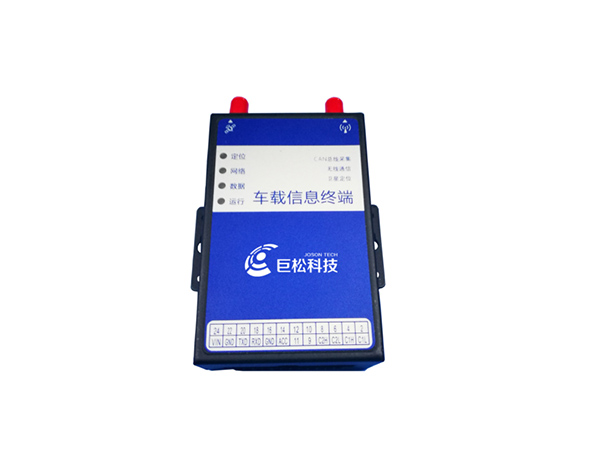

车载信息终端

一 概述

      车载信息终端,通过CAN总线实时采集车辆运行数据,利用移动数据网络将车辆运行参数传输到中心服务器,实现对车辆的远程数据监控。同时车载终端利用“GPS/北斗”卫星定位技术,获取车辆实时位置,为中心服务器精确定位车辆位置提供支持。

二 功能特性

2.1 工作条件

额定电压:12V;
极限电压范围:6~36V;
工作温度:-30℃~70℃;
存储温度:-40℃~85℃;
相对环境湿度范围:10~95% ;

2.2 终端性能

2.2.1  CAN 接口1/2个
2.2.2  CAN总线1.5kV电压隔离防护
2.2.3  初始化时间  ≤50ms
2.2.4  丢包率  ≤0.01%
2.2.5  工作电流 70~120mA@12V
2.2.6  待机电流  ≤1mA
2.2.7  GPS定位精度  ≤15m
2.2.8  GPS定位冷启动时间 32s
2.2.9  GPRS频段EGSM900/DCS1800
2.2.10  内部16Mbits~64Mbits数据存储空间

三  设备安装

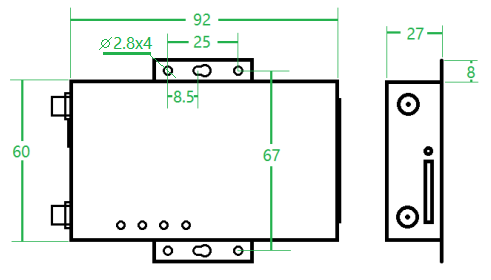

3.1 安装尺寸

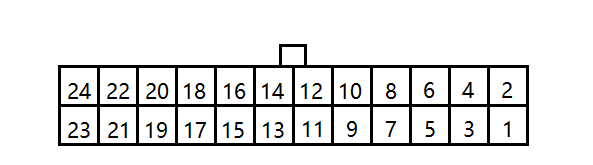

3.2  接口定义


1 CAN1L
3 CAN1H
13 ACC
21 GND
23 +12V


3.3 指示灯

3.3.1 运行灯
正常运行状态,运行灯1Hz频率闪烁。
3.3.2 数据灯
CAN总线收发数时,数据灯闪烁。
3.3.3 网络灯
开机后检测不到SIM卡时灯灭;
检测到SIM卡,灯常亮;
网络注册成功,灯慢闪;
移动网络连接成功,灯快闪。
3.3.4 定位灯
定位数据良好时,1Hz频率闪烁。

3.4 安装方法

3.4.1 安装SIM卡;
3.4.2 连接并固定GPRS天线和GPS天线;
3.4.3 连接数据线。
