RTU系列

遥测终端机

发布时间：2018-06-09 11:17人气：

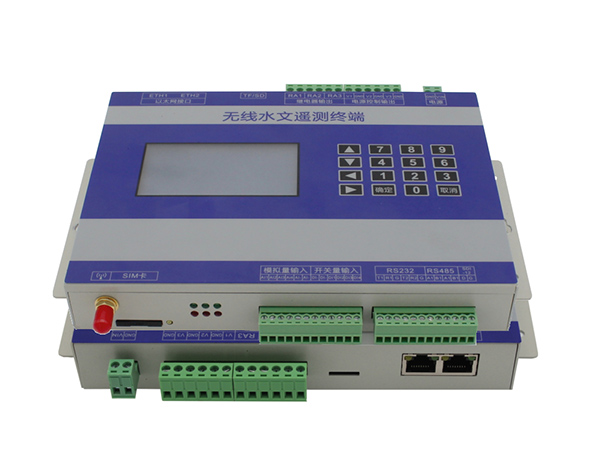

一、概述
       JR9330型遥测终端机是为满足水利水情行业遥测对多通信信道，大容量数据存储的要求而设计的新型遥测终端设备。它以高性能低功耗微控制器为核心，具有多个传感器接口和多个通信接口，是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。终端可以通过2G/4G无线公网、PSTN、超短波、北斗卫星等方式进行组网通信。主要应用于山洪减灾、水文、中小水库、水资源等场合。
 二、主要特性

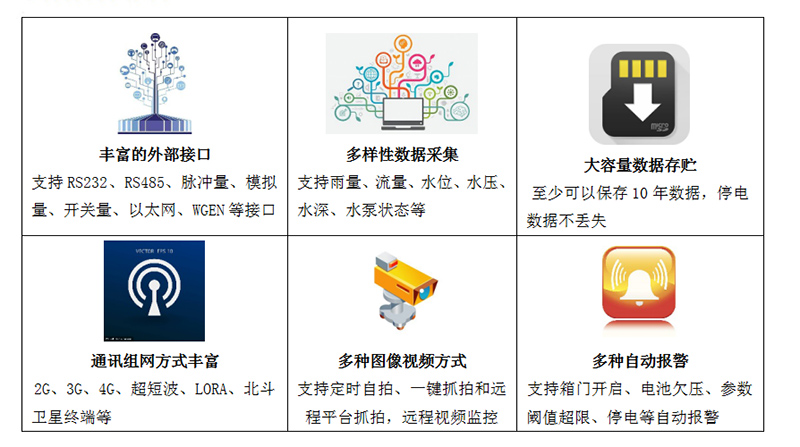

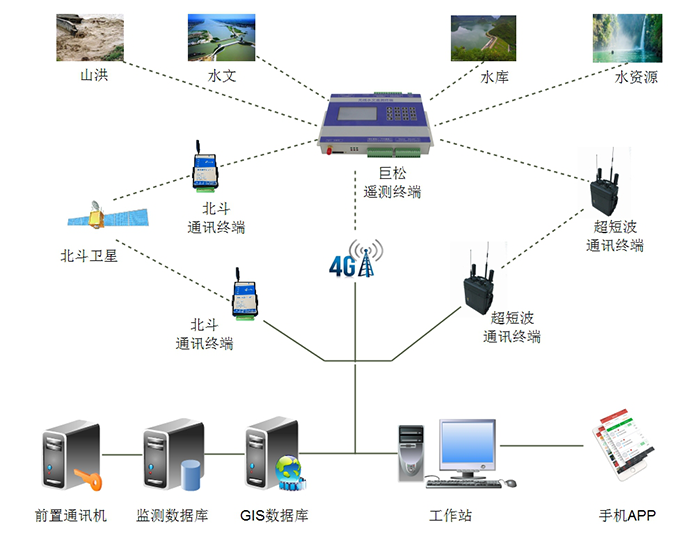

三、典型应用拓扑图

四、功品功能
Ø 数据采集：定时自动采集雨量、水位、流量、图像等传感器数据；
Ø 数据上报：可按设置的时间定时上报任务数据；支持按设置的时间间隔，如每5分钟，雨量、水位有累加，自动上报数据；
Ø 数据存贮：大容量存贮器可存贮至少10年数据，停电数据不丢失；可扩展SD存贮卡；
Ø 支持多种接口传感器，RS485传感器可级联；
Ø 数据召测：远程召测雨量、水位、流量、图像等传感器数据；
Ø 事件告警：支持停电/上电、电池欠压、状态变化（门禁）、数据超限等实时告警功能；支持直接通过2.5G/3G/4G无线通道将告警数据上传上位机，同时支持通过SMS方式，将告警信息发送到责任人手机上；
Ø 实时时钟：时间自动校时，无累积上报延时；
Ø 支持远程/本地参数配置、维护；
Ø 支持远程/本地升级软件；
Ø 支持远程/本地故障诊断、维护。
Ø 支持《水文监测数据通信规约》（SL651-2014）；
Ø 支持《水资源监测数据传输规约》（SZY206-2012）；
Ø 支持《污染源在线自动监控（监测）系统数据传输标准》（HJ/T 212—2005）。
五、技术参数
1、 设备接口
接口 描述
电源接口 接线端子，内置电源反向保护、过流保护，可用太阳能板+蓄电池供电
数据接口 Ø 2路5V、2路12V电源输出，控制外部传感器、摄像头等工作；
Ø 3路继电器输出；
Ø 2路RS232接口，2路RS485接口，连接外部不同传感器或设备；
Ø 6路0~5V模拟量输入,16bit ADC；
Ø 6路开关量输入；
Ø 2路RJ45网络口；
Ø IC卡刷卡（可选）；
Ø MicroSD卡扩展存储（可选）
天线接口 标准SMA阴头天线接口，特性阻抗50欧
SIM卡口 标准的用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
指示灯 具有电源、通信及工作状态指示灯
2、 工作参数
接口 描述
无线参数 支持2.5G/3G/4G无线网络
工作电源 输入电源：DC 5~35V
标准电源：DC 12V/1000mA
通信电流：<280mA@12V
待机电流：<5mA@12V
传感器精度 AD分辨率：16bit；
雨量分辨率：0.1~~9.9mm（可设）
水位采集精度：<1mm
工作温度 工作温度：-25ºC ~+75ºC
极限工作温度：-30ºC~-25 ºC，75ºC ~+85ºC
储存温度：-40ºC ~+85ºC
相对湿度：<95%(无凝结)
外壳尺寸 金属外壳，保护等级IP30，外壳和系统安全隔离
外形尺寸：220×145×48 mm (不包括天线和安装件)
质量：335g
六、传感器支持列表
产品名称 产品型号 产品厂家
雷达水位计 OTT RLS HACH
雷达水位计 GDRD56 北京古大
雷达料位计 HXCAR-820 南京禾信创
明渠流量计 LDM-51 开封开流
流速仪 YMCP_1 河南安宏
水质传感器 DS5 HACH
通用控制器 SC200 HACH
数字蒸发站 FFZ-01 徐州伟思
超声波流量计 TDS-100 大连海峰
雷达流速仪 HR-20A 深圳华儒
鑫尚航摄像头 SXH485-V2I 深圳鑫尚航
海康串口摄像头 海康红外串口 浙江海康
       除以上所列厂家的传感器外，还支持其他产家的ModBus传感器的接入，如风速，风向，气温，雨量计等。

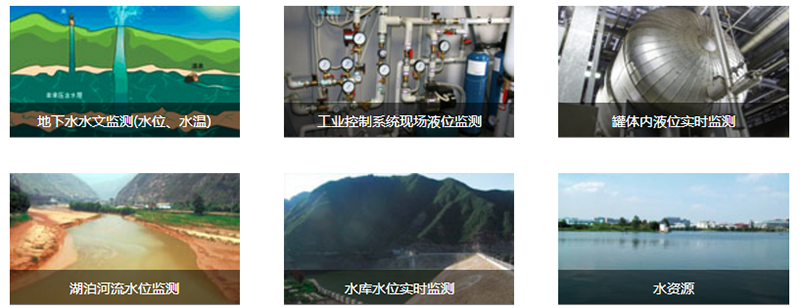

七、典型应用
       JR9330型遥测终端以其强大、精准的监测能力和优秀的性能被广泛应用于山洪减灾、水文、中小水库、水资源各种复杂环境的水利信息化项目中。

八、水文RTU系列及选型表
  无
线
模
组		 RS232 RS485 继
电
器		 控制
电源
输出		 IC
刷卡		 模
拟
量		 开
关
量		 脉
冲
量		 液
晶		 GPS/北斗 SD卡 RJ45 WiFi NFC 超
短
波
JR9330B0 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS
JR9330B1 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS
JR9330B2 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS 有 有
JR9330B3 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS 有 有
JR9330E0 4G 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS
JR9330E1 4G 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS
JR9330E2 4G 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS 有 有 有 有
JR9369E3 4G 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS 有 有 有
备注：硬件功能可以根据客户的需求组合配置。
