水文RTU

作者:admin 时间:2018-06-13 13:53

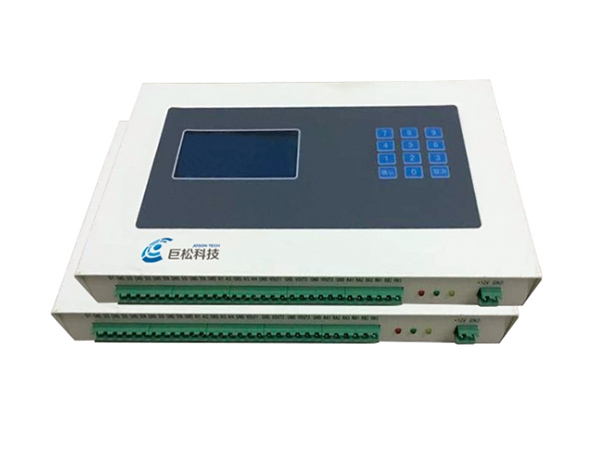

水文RTU
    JR9329型水文RTU采用工业级32 位高性能低功耗处理器,内置嵌入式实时操作系统,可实时采集、存储及显示雨量、流量、水位、水压、水泵状态、水质、现场图片等数据,具备实时自动报警功能。产品设计稳定可靠,接口丰富易用,为行业内领先产品,体现无人值守、有效稳定运行的优点。可广泛适用于多种工作场景,如河流水文水质、中小水库水位雨情、山洪灾害、城市排水等监测。
产品特性
Ø 采用高性能的工业级芯片,内嵌稳定可靠的操作系统;
Ø 终端硬件严格按照EMC国标和国际标准设计,装置在各种恶劣的现场环境下具有很高的可靠性,能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有很宽的工作温度范围;
Ø 采用2.5G/3G/4G公用无线网络,具有传输距离不受限制、误码率低、不用自行组网、易于扩容、方便安装、投资省、免维护等优点;
Ø 人机接口齐全,支持本地/远方查询和修改参数,支持本地/远方软件的在线升级;
Ø 宽屏幕液晶显示雨量、流量、水位、水压、水深、水泵状态、实时时间;
Ø 具有丰富的接口,支持MODUS协议等,不同传感器的协议可按照客户要求定制开发;上行数据传输规约也可根据客户要求设计;
Ø 终端掉电,数据保护不丢失;
Ø 2路5V、2路12V电源输出,控制外部传感器、摄像头等工作;
Ø 3路继电器输出;
Ø 2路RS232接口,2路RS485接口,连接外部不同设备;
Ø 6路0
5V、420mA模拟量输入,16bit ADC;
Ø 6路开关量输入;
Ø 1路IC卡刷卡接口;
Ø 2路RJ485网络接口;
Ø 具有工作指示灯,指示各种状态;
Ø 3级看门狗防护,确保永不死机,保持永久在线;
Ø 支持北斗通信模块发送SMS报文;
Ø 可选液晶文字屏/彩色触摸屏,中文菜单,键盘输入;
Ø 可选以太网,WiFi,NFC等传输方式;
Ø 本地大容量存储,128Mbit Flash;
Ø 支持MicroSD卡扩展存储;
Ø 完备的电源管理方案,低功耗运行,支持太阳能板+蓄电池供电;
Ø 支持《水文监测数据通信规约》(SL651-2014);
Ø 支持《水资源监测数据传输规约》(SZY206-2012);
Ø 支持《污染源在线自动监控(监测)系统数据传输标准》(HJ/T 212—2005)。
、产品功能
Ø 数据采集:定时自动采集雨量、水位、流量、图像等传感器数据;
Ø 数据上报:可按设置的时间定时上报任务数据;支持按设置的时间间隔,如每5分钟,雨量、水位有累加,自动上报数据;
Ø 数据存贮:大容量存贮器可存贮至少3个月数据,可扩展SD存贮卡;
Ø 支持多种接口传感器,传感器可级联(RS485);
Ø 数据召测:远程召测雨量、水位、流量、图像等传感器数据;
Ø 事件告警:支持停电/上电、电池欠压、状态变化(门禁)、数据超限等实时告警功能;支持直接通过2.5G/3G/4G无线通道将告警数据上传上位机,同时支持通过SMS方式,将告警信息发送到责任人手机上;
Ø 实时时钟:时间自动校时,无累积上报延时;
Ø 支持远程/本地参数配置、维护;
Ø 支持远程/本地升级软件;
Ø 支持远程/本地故障诊断、维护。
、技术参数
1、 设备接口

接口 描述
电源接口 接线端子,内置电源反向保护、过流保护,可用太阳能板+蓄电池供电
数据接口 Ø 2路5V、2路12V电源输出,控制外部传感器、摄像头等工作;
Ø 3路继电器输出;
Ø 2路RS232接口,2路RS485接口,连接外部不同传感器或设备;
Ø 6路0
5V模拟量输入,16bit ADC;
Ø 6路开关量输入;
Ø 2路RJ45网络口;
Ø IC卡刷卡(可选);
Ø MicroSD卡扩展存储(可选)
天线接口 标准SMA阴头天线接口,特性阻抗50欧
SIM卡口 标准的用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
指示灯 具有电源、通信及工作状态指示灯
2、 工作参数
接口 描述
无线参数 支持2.5G/3G/4G无线网络
工作电源 输入电源:DC 535V
标准电源:DC 12V/1000mA
通信电流:<280mA@12V
待机电流:<5mA@12V
传感器精度 AD分辨率:16bit;
雨量分辨率:0.1
9.9mm(可设)
水位采集精度:<1mm
工作温度 工作温度:-25ºC+75ºC
极限工作温度:-30ºC
-25ºC,75ºC+85ºC
储存温度:-40ºC
+85ºC
相对湿度:<95%(无凝结)
外壳尺寸 金属外壳,保护等级IP30,外壳和系统安全隔离
外形尺寸:220×145×48 mm (不包括天线和安装件)
质量:335g

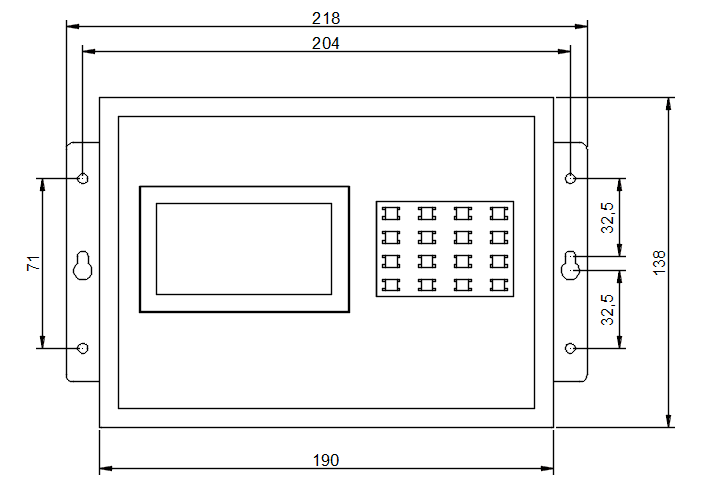

、外形尺寸

、传感器支持列表

产品名称 产品型号 产品厂家
雷达水位计 OTT RLS HACH
雷达水位计 GDRD56 北京古大
雷达料位计 HXCAR-820 南京禾信创
明渠流量计 LDM-51 开封开流
流速仪 YMCP_1 河南安宏
水质传感器 DS5 HACH
通用控制器 SC200 HACH
数字蒸发站 FFZ-01 徐州伟思
超声波流量计 TDS-100 大连海峰
雷达流速仪 HR-20A 深圳华儒
鑫尚航摄像头 SXH485-V2I 深圳鑫尚航
海康串口摄像头 海康红外串口 浙江海康
除以上所列厂家的传感器外,还支持其他产家的ModBus传感器的接入,如风速,风向,气温,雨量计等。

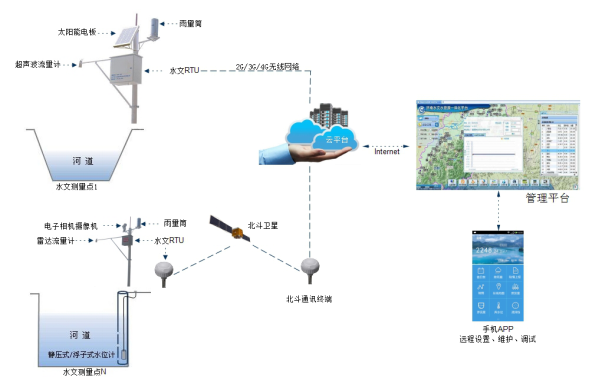

典型应用拓扑图
水文RTU系列选型表

线

RS232 RS485

控制
电源
输出
IC
刷卡







GPS/北斗 SD卡 RJ45 WiFi NFC

JR9329B0 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS
JR9329B1 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS
JR9329B2 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS
JR9329B3 GPRS 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS
JR9329E0 4G 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS
JR9329E1 4G 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS
JR9329E2 4G 2路 2路 3路 6路 1路 6路 6路 3路 双色 GPS
JR9329E3 4G 2路 2路 3路 6路 1路 6路 6路 3路 彩色 GPS
备注硬件功能可以根据客户的需求组合配置。
